溫壓補償一體型渦街流量計由渦街流量傳感器采用一體化結構的渦街流量計是集成了渦街流量傳感器，壓力變送器，溫度傳感器三種傳感器于一體，所測量信號經流量計信號處理電路采用單片機技術進行數據處理，測量精度高?？梢?xún)?nèi)置鋰電池供電或者24VDC供電。渦街流量計的*大優點是壓電晶體內置在漩渦發生體內，避免外置式引起流體擾動，無零點漂移，可靠性高。具有RS-485 接口、Hart協議、ModBus 協議的可選通訊功能，有著非常穩定的零點和精度。流量計也被稱為：蒸汽流量計、氣體流量計，與現場顯示儀組合后，成為溫壓補償型渦街流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、各種化學氣體流量計量和各種液體流量計量（包括腐蝕性液體流量計量）。

    溫壓補償一體型渦街流量計是用途極其**的一種流量計儀表，幾乎可以用在所有氣體、液體和蒸汽的流量計量、測量和控制。應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率，從而測量出流體的流量。渦街流量計**應用于石油、化工、輕工、動力供電等行業。

技術參數：
●   測量介質
      氣體、水、飽和蒸汽、過熱蒸汽、天然氣
●   公稱口徑
      DN25 — DN500
●   介質溫度
      - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；

      -40℃—+420℃（需選配傳感頭不斷流拆裝型）
●   精度等級
      1.5級、1.0級（**） 、0.5級、0.2級（需協議供貨)
●   渦街可測流量范圍
      液體：0.4 m/s —10 m/s
      氣體、蒸汽：4m/s -- 70 m/s
●   放大器選擇
      溫壓補償一體化智能數字顯示型放大器（工況脈沖、標況脈沖、標況三線電流或RS485信號輸出）；
●   防爆等級
      本安防爆型ExiaⅡCT4
      隔爆型ExdⅡCT6
●   防護等級
      IP54、IP65
●    表體材質
      1Cr18Ni9Ti(其它材質協議供貨)

選型指南：

確定傳感器的結構

1、連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因?yàn)槠浣Y(jié)構緊湊，價格低，而且供貨周期短。

2、結構類型：一體式結構和分體式結構。一般采用一體式結構，只有在特殊場合下采用分體式結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。

3、顯示方式：無現場顯示、帶現場顯示和只帶現場顯示?，F(xiàn)場顯示是指在表頭上裝有液晶顯示器，可顯示累積流量、瞬時流量等參數。

4、信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因?yàn)槊}沖信號直接與漩渦脫落頻率相 對應，不需轉換，具有*高的累計精度；同時，在通常的傳輸距離內，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。

5、防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。

確定渦街流量計的配置

1、密度補償：

在測量蒸汽的質量流量時，由于其密度隨著溫度和壓力的變化而變化，所以要隨時對蒸汽進行補償，要用鉑熱電阻和壓力變送器與渦街傳感器共 同組成質量流量測量系統。無任是測量飽和蒸汽還是過熱蒸汽，如果溫度和壓力比較穩定，為降低設備成本，也可以根據工況狀態，用設定固定值的辦法補償密度。 其它介質可根據實際情況組成質量流量測量系統。

2、智能流量積算儀的選擇：

只要求顯示參數，可選擇數碼顯示或液晶顯示的智能流量積算儀；需要追溯歷史數據，帶有記憶功能，應選用智能流量結算無紙記錄儀；測量飽 和蒸汽，應選擇帶溫度自動補償密度或壓力自動補償密度的流量積算儀；測量過熱蒸汽，應選擇帶溫度和壓力同時補償密度的流量積算儀；采用遠程通訊，智能流量 積算儀應考慮帶有RS485或RS232通訊接口；要求與控制系統組成流量測量系統時，智能流量積算儀應帶4～20mA標準電流信號輸出接口；

在需要時，應配置后備電源，以便突然停電時儀表能夠正常計量。在需要時，應配置儀表箱，將智能流量積算儀放置其中，儀表箱帶鎖，使智能流量積算儀的設置參數不可隨意調整，具有防盜功能，同時，在儀表箱內裝有保護電路，起到對智能流量積算儀的保護作用。

3、 遠程監控：在需要多點計量，分布面積較大，需要實時監測時，可采用GSM/GPRS通訊網絡或無線專網遠程流量監測系統，實現對各管路流量的實時監測和管理。

4、 傳感器的口徑的確定：傳感器的口徑不同，其測量范圍不同，而每一種口徑其測量范圍又隨著被測介質的種類和工況溫度、壓力的變化而變化，首先確定介質在工況下。

顯示窗字符說明 液晶顯示標志字符定義見表（一）： 表（一 )

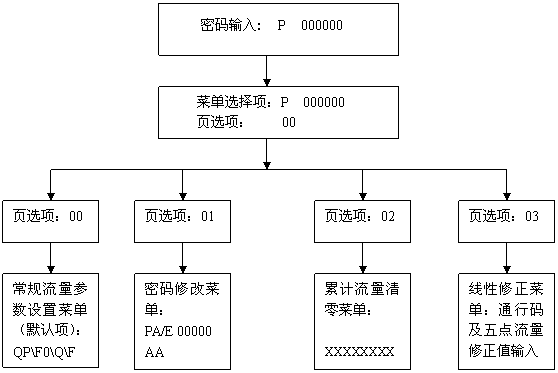

操作說明： 本儀表表頭操作界面采用菜單形式進行參數設置，框圖如下：

溫壓補償一體型渦街流量計技術參數：

溫壓補償一體型渦街流量計選型：

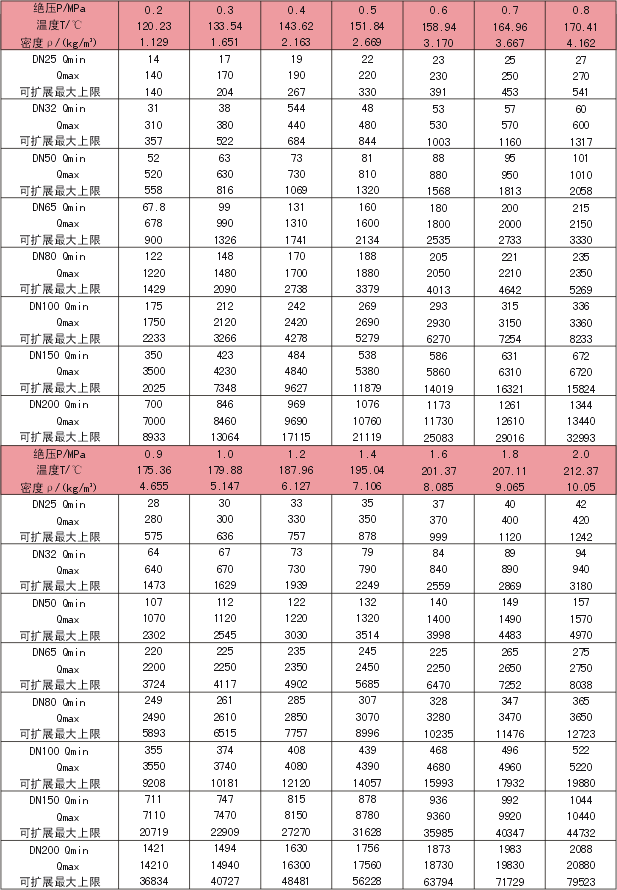

飽和水蒸汽質量流量范圍（見表3）單位：（kg/h）
